照明系统图和照明平面图是建筑电气设计与施工中的核心图纸，它们共同构成了照明工程的“语言”。无论是设计师、施工人员还是项目管理者，掌握其阅读方法都至关重要。本文将系统性地解析这两种图纸，并提供实用的阅读技巧。

一、 照明系统图：照明工程的“骨架”与“神经系统”

照明系统图，又称照明配电系统图，是从宏观角度展示整个照明配电系统的图纸。它不表达灯具的具体位置，而是清晰地描绘出电能的来源、分配路径、控制关系以及系统保护。

1. 核心阅读要点：
电源进线： 首先找到图纸的“源头”，即总配电箱或照明总箱的进线，明确电源的相数、电压等级和容量。
配电层级： 理清系统是采用树干式、放射式还是混合式配电。查看总箱如何分出各个分配电箱（如楼层箱、区域箱）。

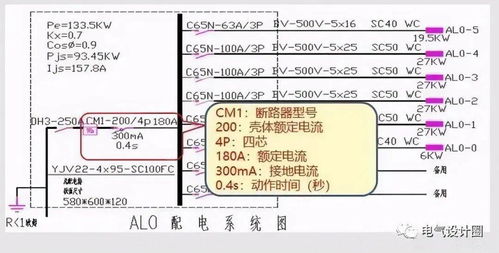

回路信息： 这是关键。每个出线回路都会标注：回路编号（如L1, L2）、导线型号与规格（如BV-3×2.5）、敷设方式（如PC20-WC, CC）、保护开关的型号与额定电流（如C65N-16A/1P）、以及该回路所供负荷的功率或所辖区域。
控制方式： 注意是否有集中控制、智能控制或应急照明的专用回路。应急照明回路通常有明确的标识和独立的配电路径。

2. 实用阅读口诀： “先找总进线，再顺分支看；回路信息全，保护控制明。”

二、 照明平面图：照明工程的“血肉”与“布局图”

照明平面图是在建筑平面图的基础上，绘制的灯具、开关、插座等设备的平面布置图。它直观地展示了“灯装在哪里，用什么开关控制”。

1. 核心阅读要点：
图例识别： 这是第一步，也是基础。必须熟记或查阅图纸附带的图例表，明确各种图形符号代表何种灯具（如筒灯、格栅灯、壁灯、应急灯）、开关（单联单控、双联双控）、插座及其他电器。
灯具定位： 结合建筑轴线尺寸和标注，确定每个灯具的精确安装位置。注意标高标注，区分吸顶安装、吊装还是壁装。
控制关系（“连线法”）： 这是阅读平面图的精髓。找到开关符号，观察从其引出的虚线或特定线型连接到哪些灯具。这条“控制线”清晰地表明了“哪个开关控制哪几盏灯”。多联开关、双控/三控开关的连线需要仔细梳理。
线路走向： 结合导线标注（通常来自系统图），理解电线从配电箱出来后的敷设路径。虽然平面图不显示所有管线，但通过灯具和开关的连线，可以推断主要走向。

2. 实用阅读技巧：
“先整体后局部”： 先快速浏览全图，了解各房间灯具的总体布局和密度，再聚焦到具体区域。
“分区域阅读”： 按房间或功能区域逐个分析，将灯具、该区域内的开关及其连线作为一个整体来理解。
* “系统图与平面图对照”： 这是专业读图的核心方法。拿着平面图，找到对应的配电箱和回路编号，然后回到系统图查看该回路的容量、保护等参数，确保设计与施工条件匹配。

三、 双图结合，融会贯通

在实际工作中，绝不可将两者割裂看待。

1. 从系统到平面： 根据系统图的回路划分，到平面图上找到该回路所辖的所有灯具和设备，核实数量与功率是否匹配。
2. 从平面到系统： 在平面图上发现某一区域灯具过多或功率过大时，应立即核查系统图中对应回路的断路器容量和导线截面是否满足要求。
3. 核查关键点： 重点对照应急照明、疏散指示、智能照明等特殊回路，确保在两张图上表达一致，功能明确。

四、 常见问题与避坑指南

• 忽略图例： 盲目猜符号是最大误区，务必先看说明和图例。
• 不看设计说明： 设计说明中包含了图纸未详尽表述的敷设方式、安装高度、设备型号等重要信息。
• 标高遗漏： 特别是对于层高较高或有吊顶的空间，灯具的安装标高直接影响照明效果和管线长度。
• 不核实回路容量： 施工前必须核算每个回路的总负载电流，确保不超过断路器额定电流的80%，防止过载跳闸或隐患。

**** 阅读照明图纸是一个系统性的思维过程。将宏观的“系统图”（知全局）与微观的“平面图”（明细节）反复对照、相互印证，是快速准确掌握照明工程全貌的不二法门。通过有意识的练习和项目实践，这套“识图语言”必将成为您工作中的得力工具。
